標準規範

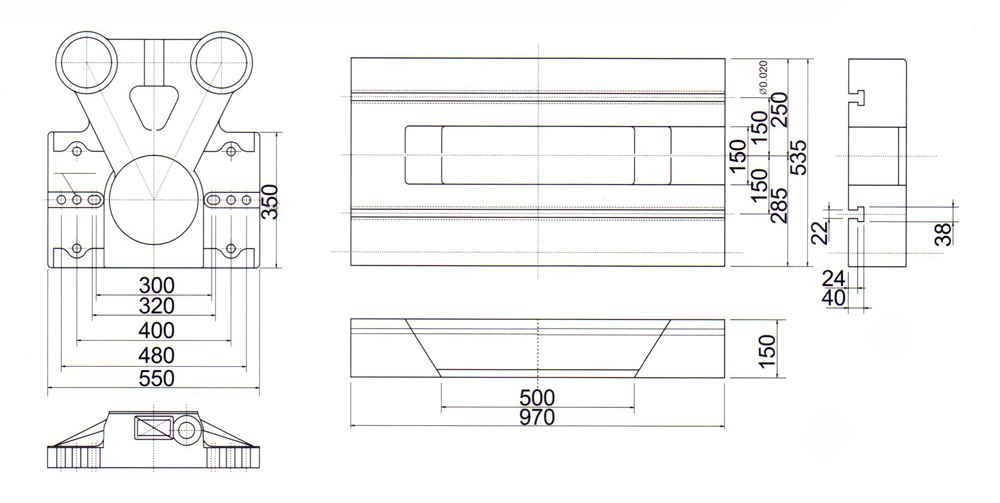

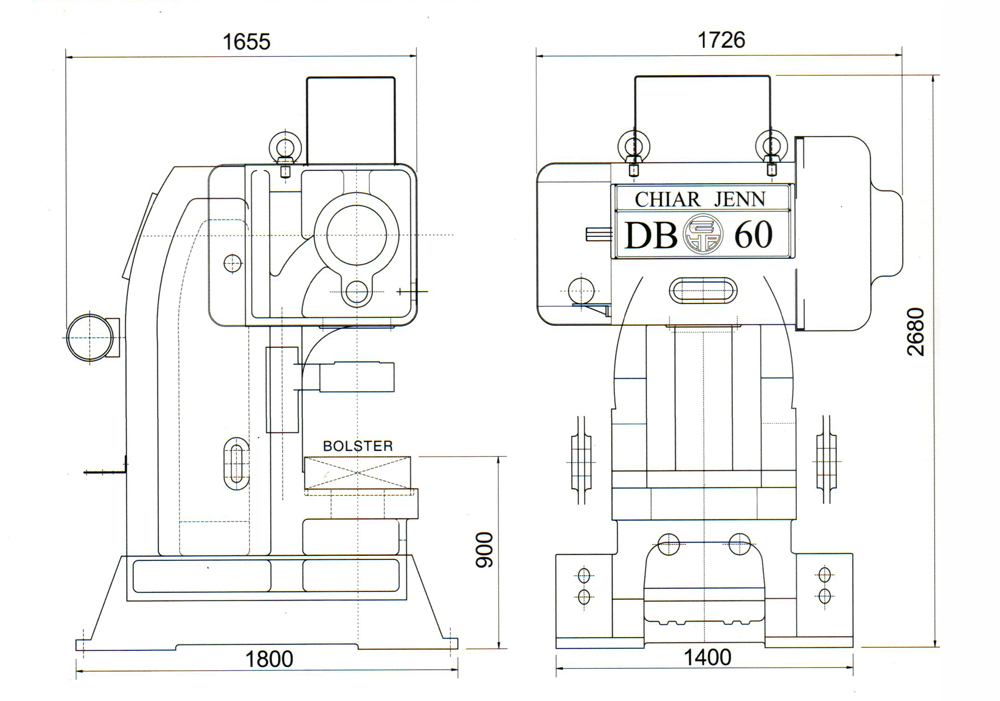

標準滑塊面積圖/標準副盤面積圖
規格表DB-60
| ITEM | SPECIFICATION | |||||||
| Model / 型號 | DB-60 | |||||||
| Capacity /加壓能力 | TON | 60 | ||||||
| Stroke of Side / 行程 | MM | 18 | 20 | 25 | 30 | 35 | 40 | 50 |
|
Stroke / 行程數 |
SPM | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 700 | 700 | 700 | 700 | 600 | 500 | 400 | ||
| Die-height / 閉合工作高度(150) | MM | 308.5 | 307.5 | 305 | 302.5 | 300 | 297.5 | 292.5 |
| Slide Adjustment / 衝頭調整量50(150) | MM | 258.5 | 257.5 | 255 | 252.5 | 250 | 247.5 | 242.5 |
| Die-hight / 閉合工作高度(120) | MM | 338.5 | 337.5 | 335 | 332.5 | 330 | 327.5 | 322.5 |
| Slide Adjustment / 衝頭調整量50(120) | MM | 288.5 | 287.5 | 285 | 282.5 | 280 | 277.5 | 272.5 |
| Slide lower area / 衝頭底面面積 | MM | 550×350×55 | ||||||
| Slide hole / 沖頭鎖緊上模位置 | MM | (300mm~320mm) 4000mm 480mm ø22 | ||||||
| Bolster area and thickness / 工作台面積厚 | MM | (120~150)×800×500 or (120~150)×870×535 | ||||||
| Bolster opening / 工作台下料孔徑 | MM | 500L×220W | ||||||
| Foot stand from to bolster / 床腳至工作台高 | MM | (870~900) | ||||||
| Foot stand size / 腳架尺寸 | MM | 1400×1800 | ||||||
| Postition of anchor bolts / 基礎螺栓位置 | MM | 4-ø 35 - 920×1730 | ||||||
| Over all dimension / 長、寬、高 | MM | 1726×1855×2680 | ||||||
| Motor / 馬達 Pole / 極速 | 20HP×4P | |||||||
| Total Weight / 總重量 | KGS | 7000 | ||||||
| Auto - Lubricating Unit / 自動潤滑裝置 | 強制循環給油附加恆溫冷卻系統 | |||||||
| Air Clutch / 離合器 | 本廠研發製造 | |||||||
| Air Pressure / 使用空氣壓力 | kg/cm | 2~7 | ||||||
